冲压成型残余应力 Initial Stress 初始应力映射 结构分析 Inspire form to OptiStruct

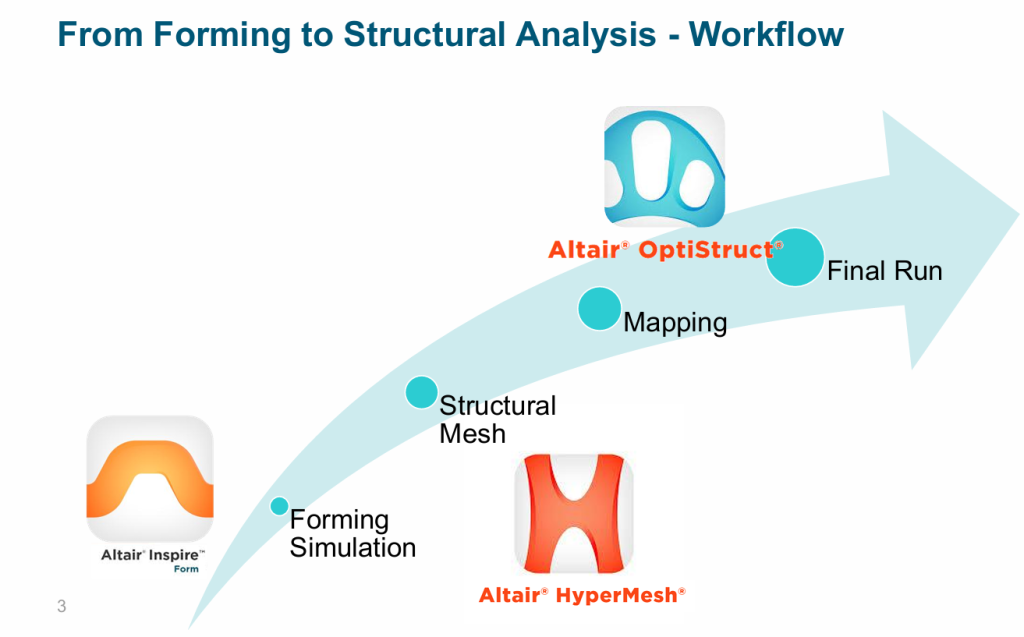

冲压成型后，结构存在初始应力，有结构变形，为了研究这种情况，需要在冲压成型后，输出对应的单元应力，并将该应力map到初始的网格模型上。

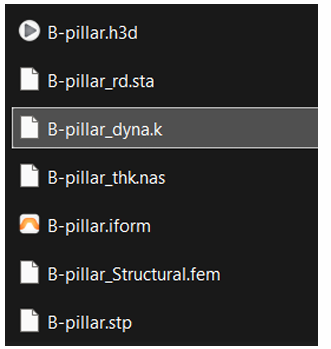

Inspire Form中输出.k文件

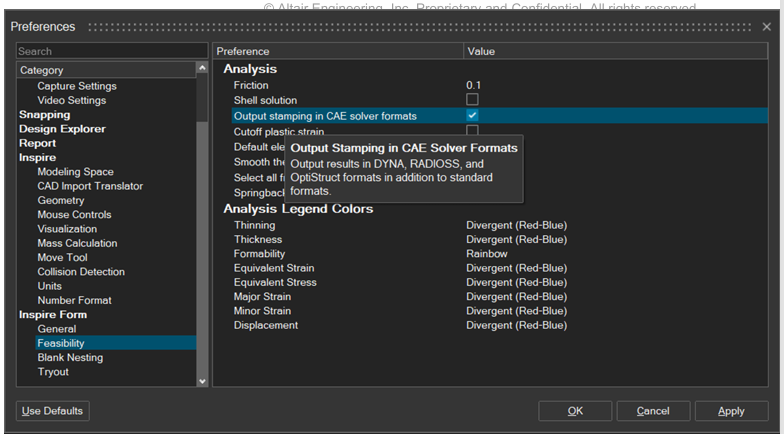

以Inspire Form为例，需要设置输出.k文件，里面包含了成型仿真后的初始应力。

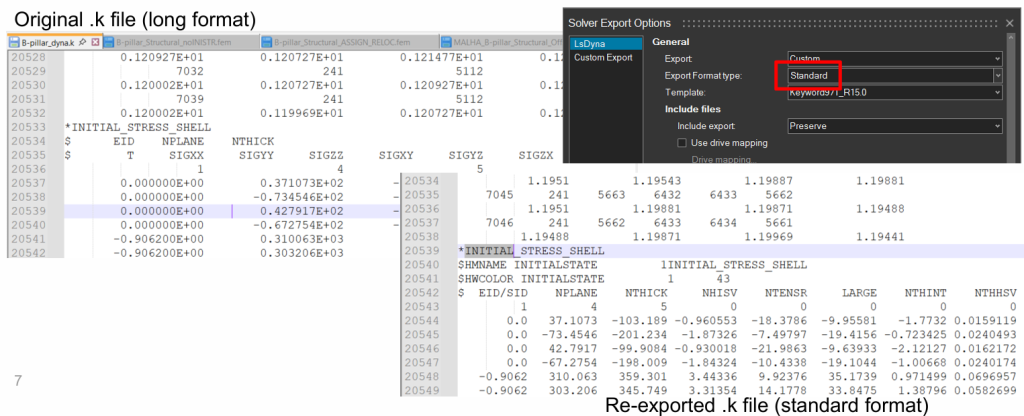

以上.k文件，通常需要在HyperMesh中导入后重新导出成standard格式，以与OptiStruc直接适配

HyperMesh中映射应力，位置匹配relocate

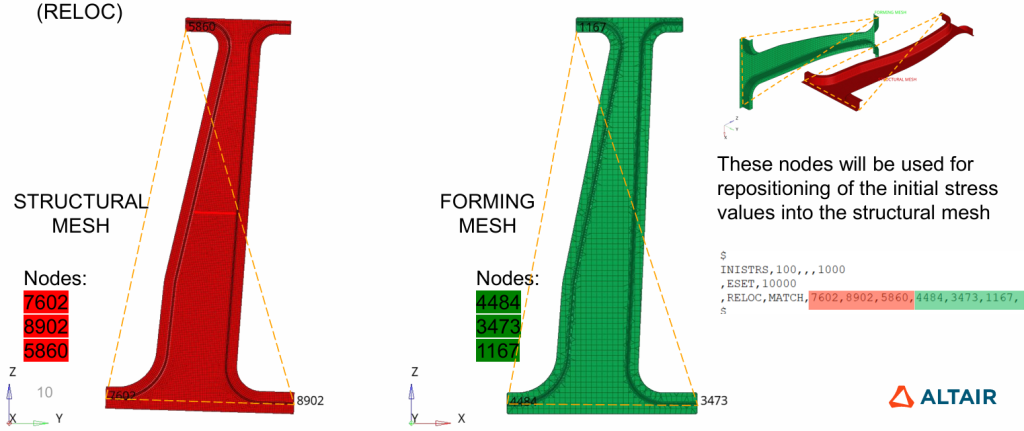

冲压成型的结构位置，有时与实际仿真的结构坐标不同，这种情况需要通过reloc重新匹配下。

OptiStruct中初始应力INITIAL STRESS引用卡片

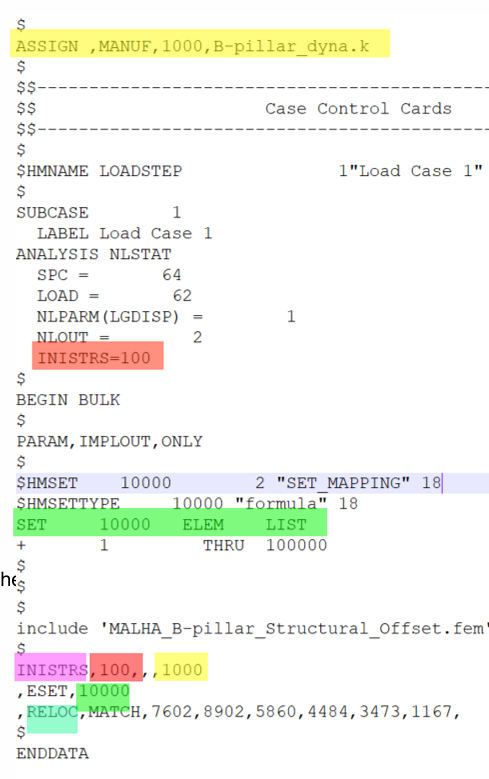

首先，ASSIGN指定引用的.k文件，其中包含了成型结果（单元应力、厚度等）；

SET集指定OptiStruct网格中需要映射应力的单元；

INISTRS卡片，指定将.k文件的结果映射map到set集中的单元，同时支持reloc坐标对齐。

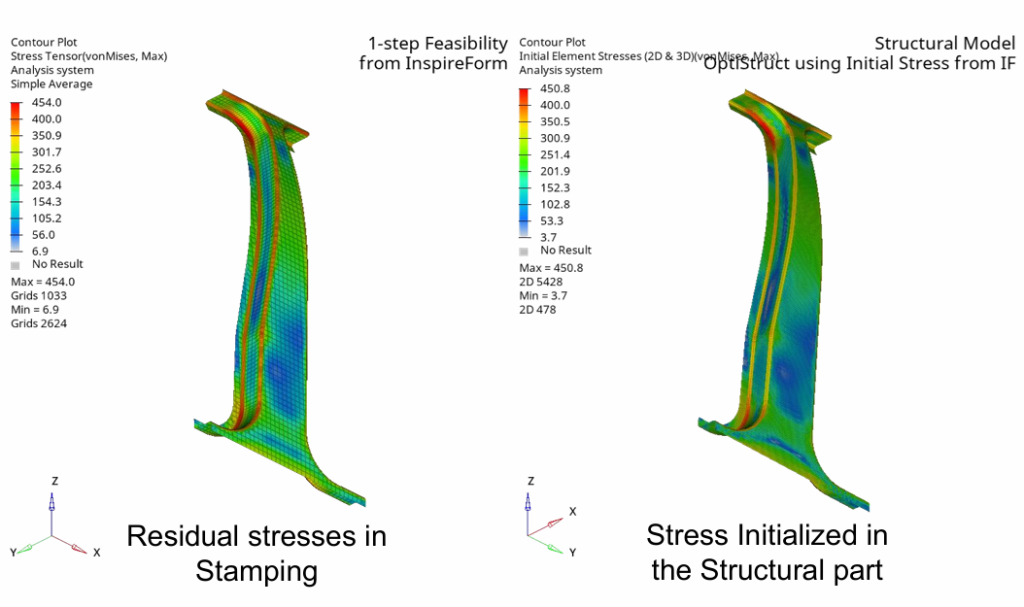

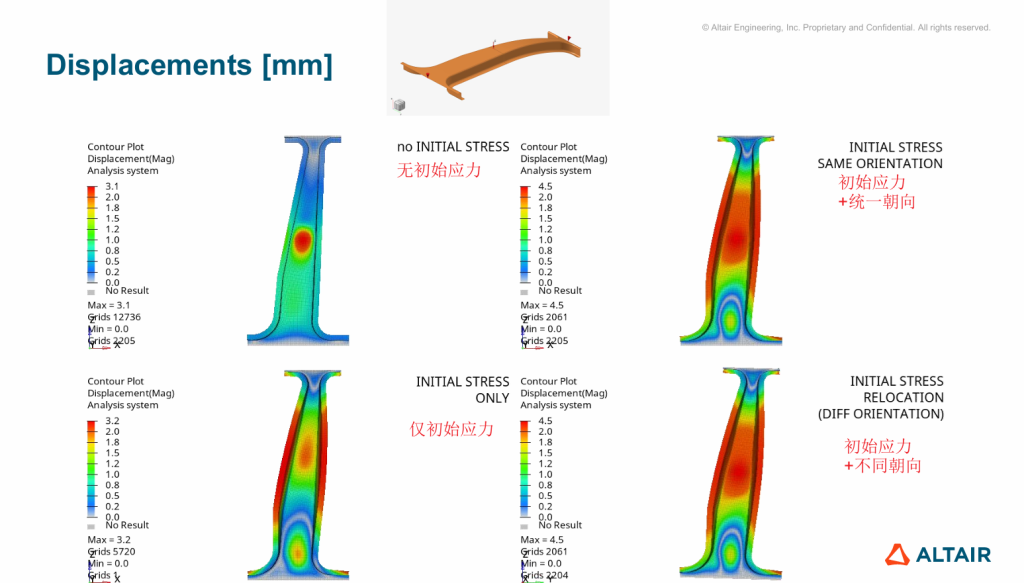

以下是OptiStruct中添加了初始应力的分析结果。
