HyperMesh转动惯量输入 测量 & 惯性积

结论

• HyperMesh新老界面输入转动惯量，均按照物理意义输入即可
• 老界面中的post-summary可以显示求解器真正用到的惯量矩阵，其惯性积是物理意义的负值
• 新界面中为了保持用户体验的一致性，统一按照物理意义显示惯量

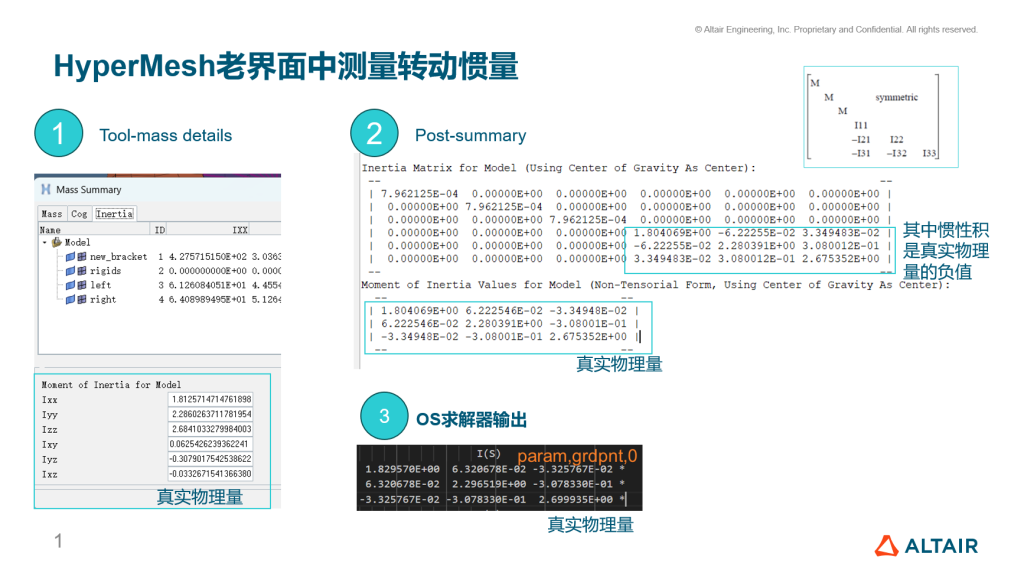

HyperMesh老界面中的转动惯量测量方法

HyperMesh老界面中，当用户给conm2质量点输入转动惯量（需要打开cont行）后，有很多工具可以查询该单元的转动惯量值。需要注意的是，由于历史的一些原因（Nastran的格式中会将惯性积转成负值），HyperMesh的summary工具也会将该包含负惯性积的矩阵打印出来。

其中，OptiStruct求解器输出质量阵，需要用到param,grdpnt,0卡片。

可以看到，输入的真实物理量，和求解器输出的相同。

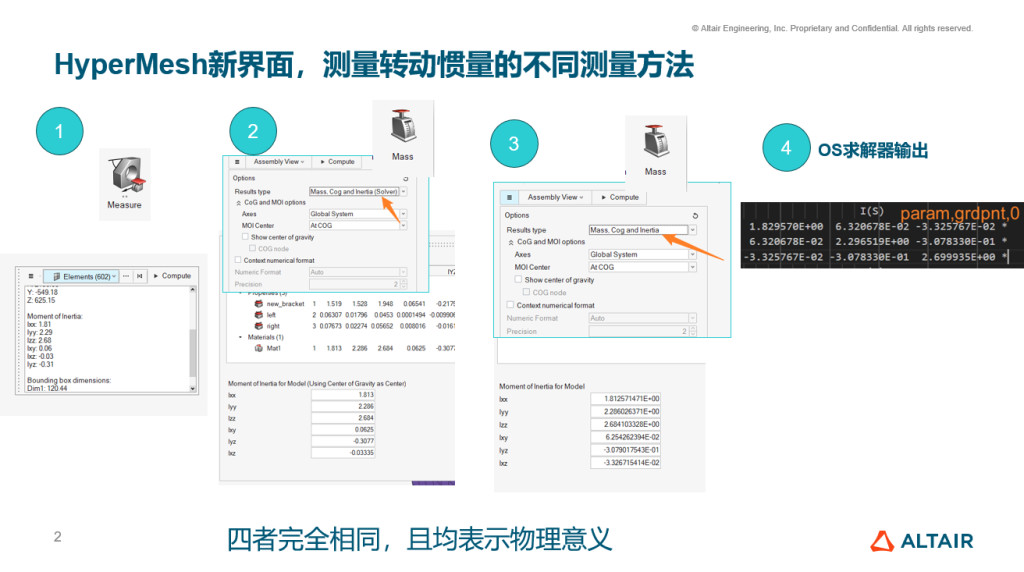

HyperMesh新界面中的转动惯量测量方法

在新界面中，有4中方法可以测得转动惯量。值均与输入值相同。

且老界面中的负惯性积容易造成误解，所以现在新界面中都展示真实物理量，用户也只需要将真实物理量输入即可，无需额外转换。
