HyperMesh 局部坐标系下 约束节点自由度DOF
有人问我
HyperMesh怎么把部分点在我特定的坐标系下约束？
这个问题前两年问的人多，最近确实好久没收到这类问题了。
HyperMesh中设置约束约束
这适用于大部分的求解器，如OptiStruct，Nastran等。

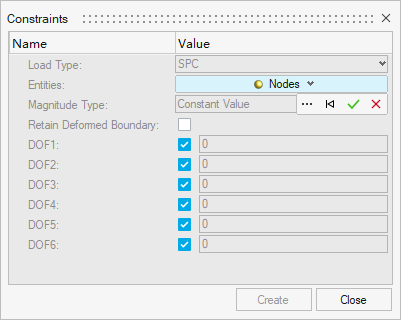

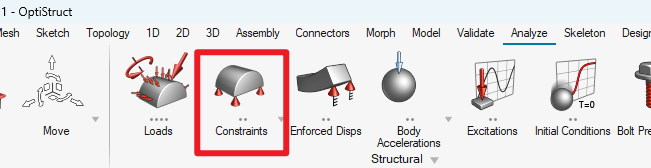

先创建一个Load Collector，然后点击constraints创建约束
此处你可以指定节点的自由度DOF（degree of freedom）。 这里是没法让你指定局部坐标系的。那有时候，我们需要沿着局部坐标系约束，比如结构可以沿着一个方向滑，但这个方向和全部坐标系不一致。
怎么办呢，这时候就需要先创建局部坐标系，然后将节点dof和这个局部坐标系绑定。 此后，约束阶段的dof123456，就是基于这个局部坐标系进行约束。
HyperMesh创建局部坐标系

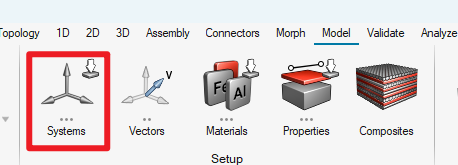

HyperMesh中点击Model-System创建局部坐标系。

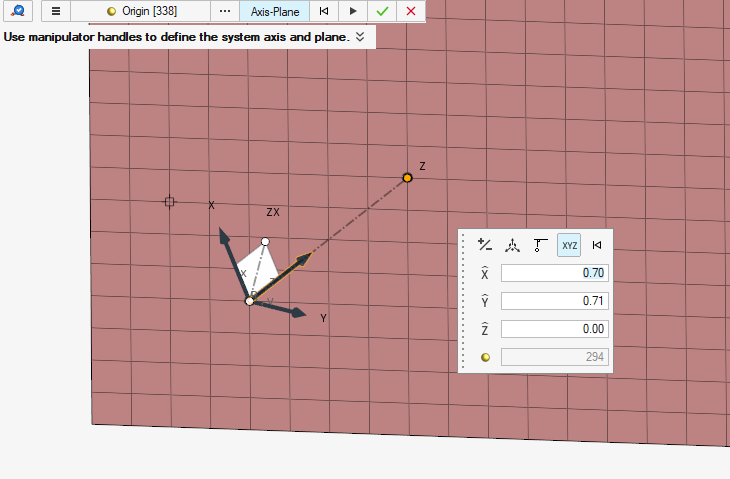

新界面中定义方向有点反直觉，不会定义方向的，可以参考HyperMesh中方向定义方法[wip]。
HyperMesh将局部坐标系赋予节点

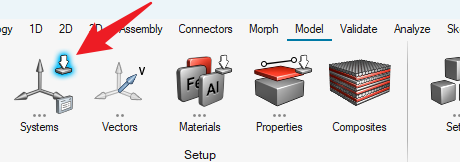

点击system图标右上角的小图标，将局部坐标系赋予节点。

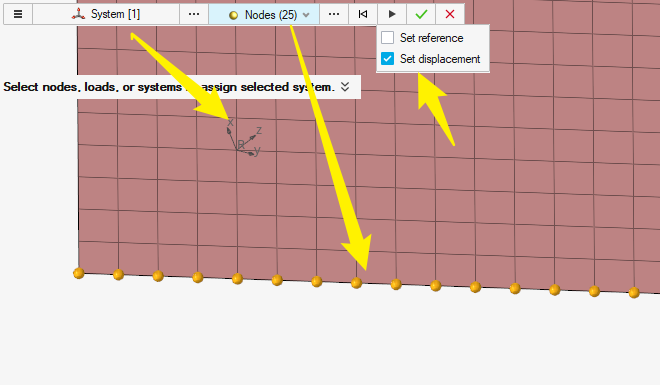

需要注意的是，此时选择的是Set displacement。 此时，节点的displacement坐标系就不同了。
displacement system和reference system
displacement system，简单的说就是节点dof对应的坐标系。将它修改，那结构的约束条件就变了。
reference system，是说节点坐标所参考的坐标系。将它修改，同样一个节点，写出去的节点坐标的xyz就变化了，但是不会影响节点的真实位置，也不影响计算结果。

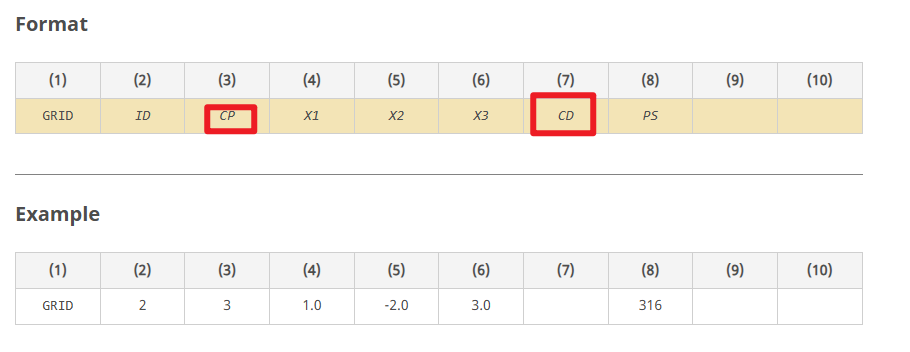

上图GRID卡片中，CP即使reference system，CD即displacement system。
