使用HyperMesh进行Star CCM+流固耦合前处理

使用HyperMesh进行流固耦合分析前处理

该方案使用HyperMesh作为统一的前处理环境，Star-CCM+进行流体力学计算，OptiStruct进行结构力学计算，以此实现流固耦合分析。

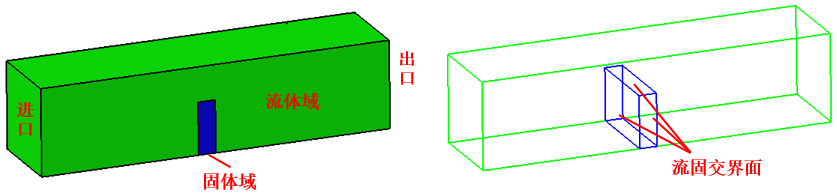

第一步，将相关几何模型导入HyperMesh，如下图；

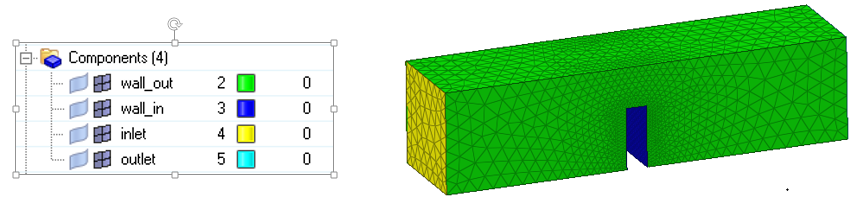

第二步，使用automesh进行流体域外表面三角形网格划分，并按照流体求解器的命名规则将面网格进行分组。

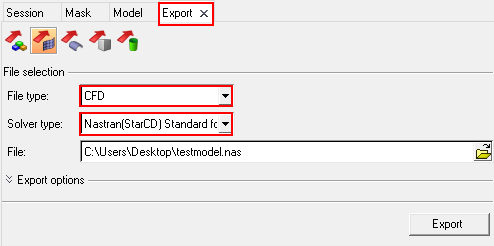

第三步：将网格导出，选择Nastran(StarCD) Standard format。

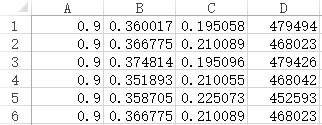

第四步：在Star-CCM+中进行流体分析相关设置并计算，输出流固交界面压强。格式为.csv，其中包含交界面所有节点三维坐标及对应的节点压强。格式如：

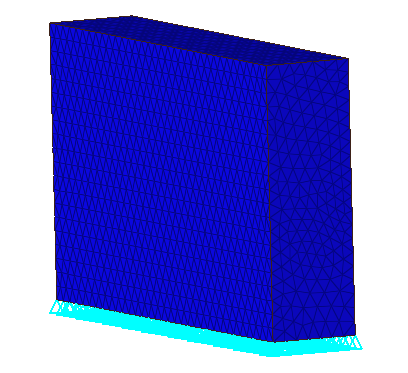

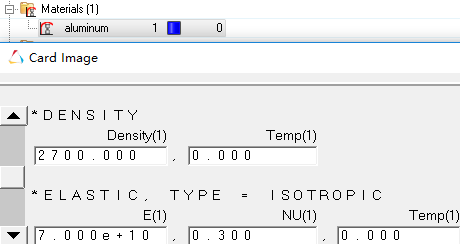

第五步：在HyperMesh中进行固体域网格划分，设置固体材料，设置固体域底部约束边界条件。

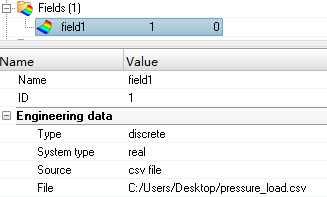

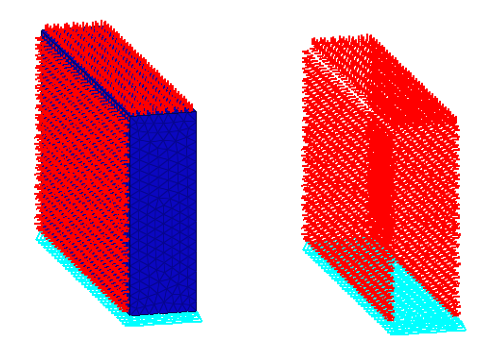

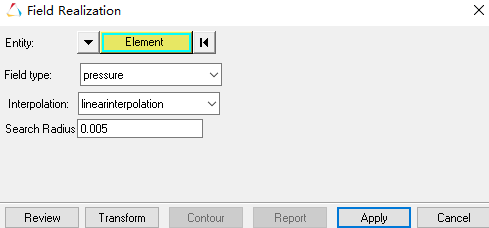

第六步：使用field工具读取Star-CCM+输出的压强结果作为结构分析的载荷边界条件。

第七步：导出求解文件.fem，提交OptiStruct进行计算，输出.h3d结果。

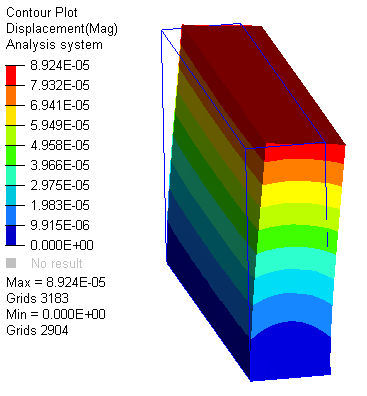

第八步：在HyperView中进行结果后处理。
