HyperMesh 质量点 添加转动惯量

转动惯量，常用的是基于质心的数据

转动惯量通常用于简化某附件的模型并计算整体模态。通常是供应商处得到零件的转动惯量信息，而主机厂将该信息添加到整车上进行分析。供应商给出的，常是基于质心（cog, center of gravity）的转动惯量。

这里就需要注意，因为软件计算可以基于质心，也可以基于坐标原点，两者数据一般是很不相同的。

HyperMesh老界面中测量转动惯量

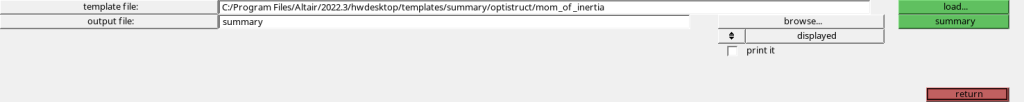

HyperMesh老界面中，post-summary可以输出模型的惯量阵。该惯量阵是求解器最终使用的矩阵格式，由于OptiStruct延续了开放Nastran的功能，所以惯量阵的格式和Nastran相同。

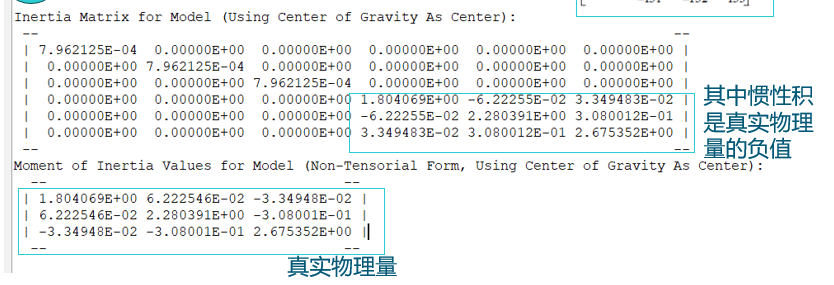

从上图可以看到矩阵右下角，其惯性积部分，都在实际物理量的数值上加了负号。

HyperMesh老界面输出的post-summary中，展示了这个矩阵。同时，为了体现真实的物理惯量，也提供了未加负号的惯量阵。

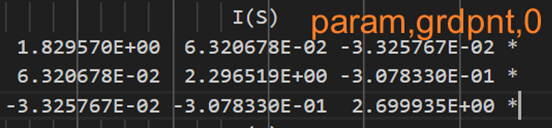

此外，OptiStruct求解器也可以输出该阵，通过param,grdpnt,0卡片，在.out文件中找到I(S)阵，显示如下。表示的是真实物理量。

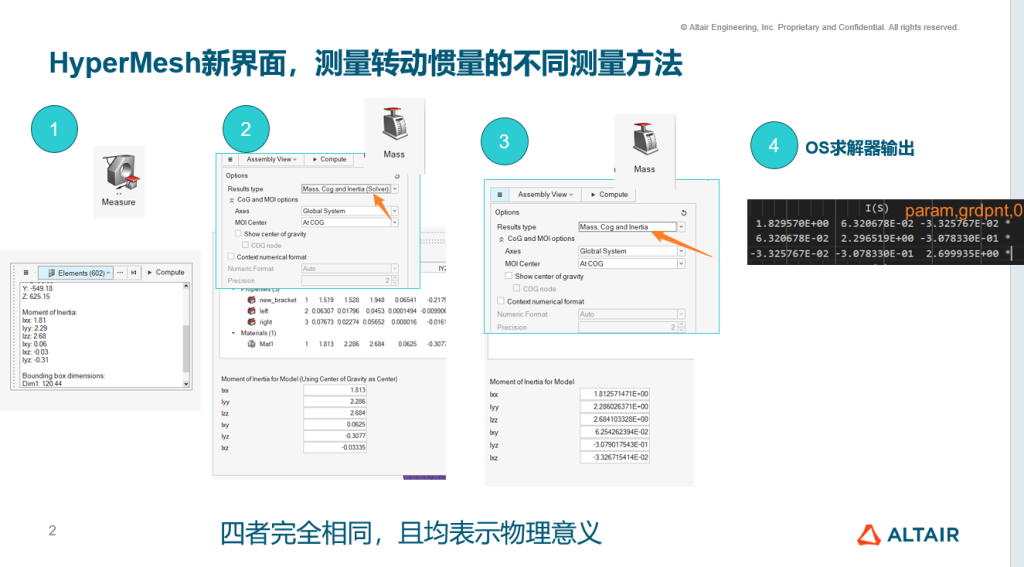

HyperMesh新界面中测量转动惯量

为了保证用户体验的一致性，从HyeprMesh2025开始，不再显示求解器内部使用的完整惯量阵，即用户不会再看到惯性积乘以负值的情况。

用户输入的惯量，和软件测量的惯量，都是实际物理量。

HyperMesh中添加质量点如何增加转动惯量信息

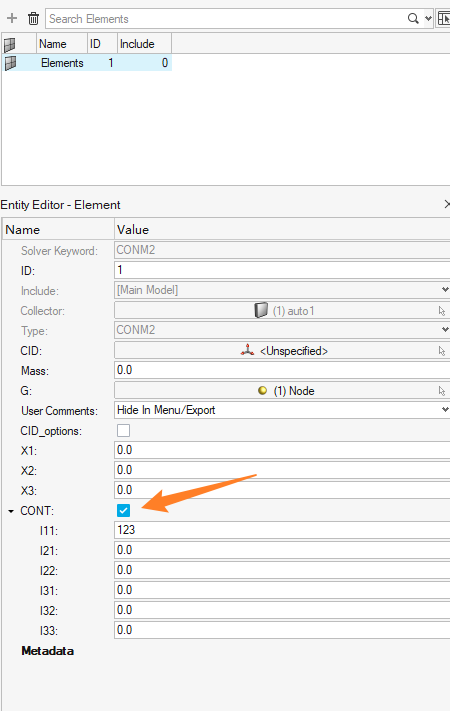

HyperMesh中，添加质量点conm2，第一步只能添加质量信息。需要用户选中这个单元，并勾选cont续行后，才能继续添加惯量信息。

结论

• HyperMesh新老界面输入转动惯量，均按照物理意义输入即可
• 老界面中的post-summary可以显示求解器真正用到的惯量矩阵，其惯性积是物理意义的负值
• 新界面中为了保持用户体验的一致性，统一按照物理意义显示惯量
