HyperMesh做Abaqus焊点 rbe3-b31-rbe3 connector feconfig.cfg 修改

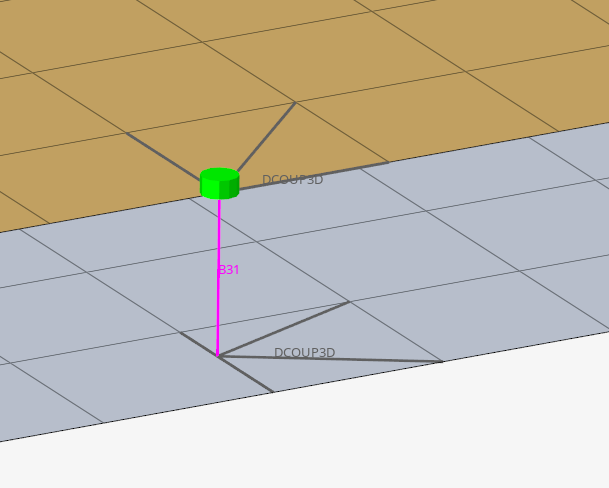

Abaqus 中的rbe3-b31-rbe3焊点

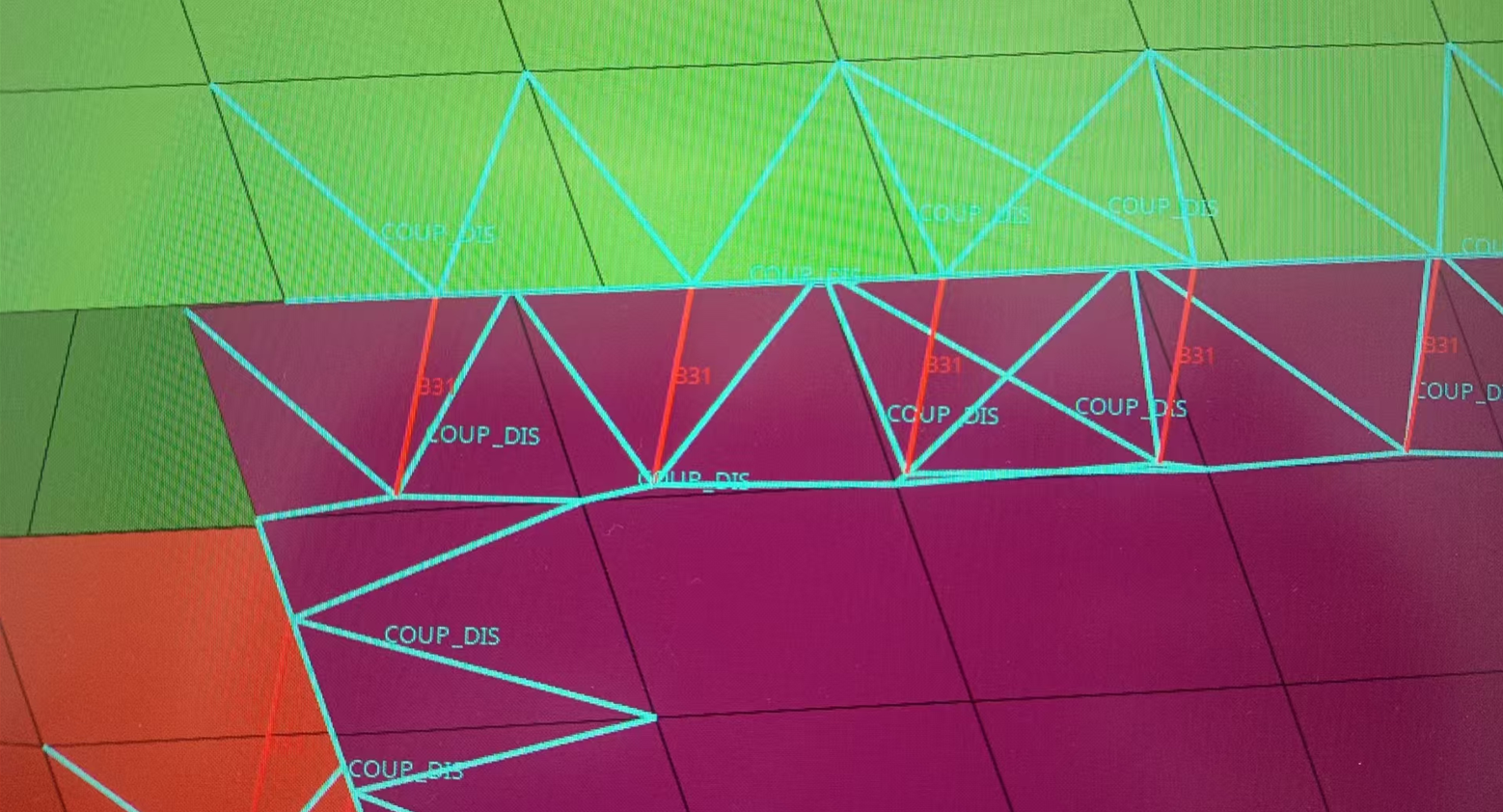

上图是ANSA中创建效果
HM中，Abaqus求解器下，应使用beam (rigid)类型
但是其创建的默认单元类型不对

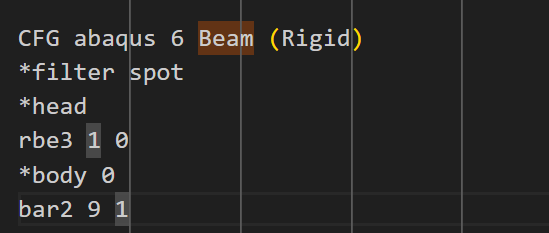

修改feconfig.cfg为：
（原先的head为rigid，body为rod）

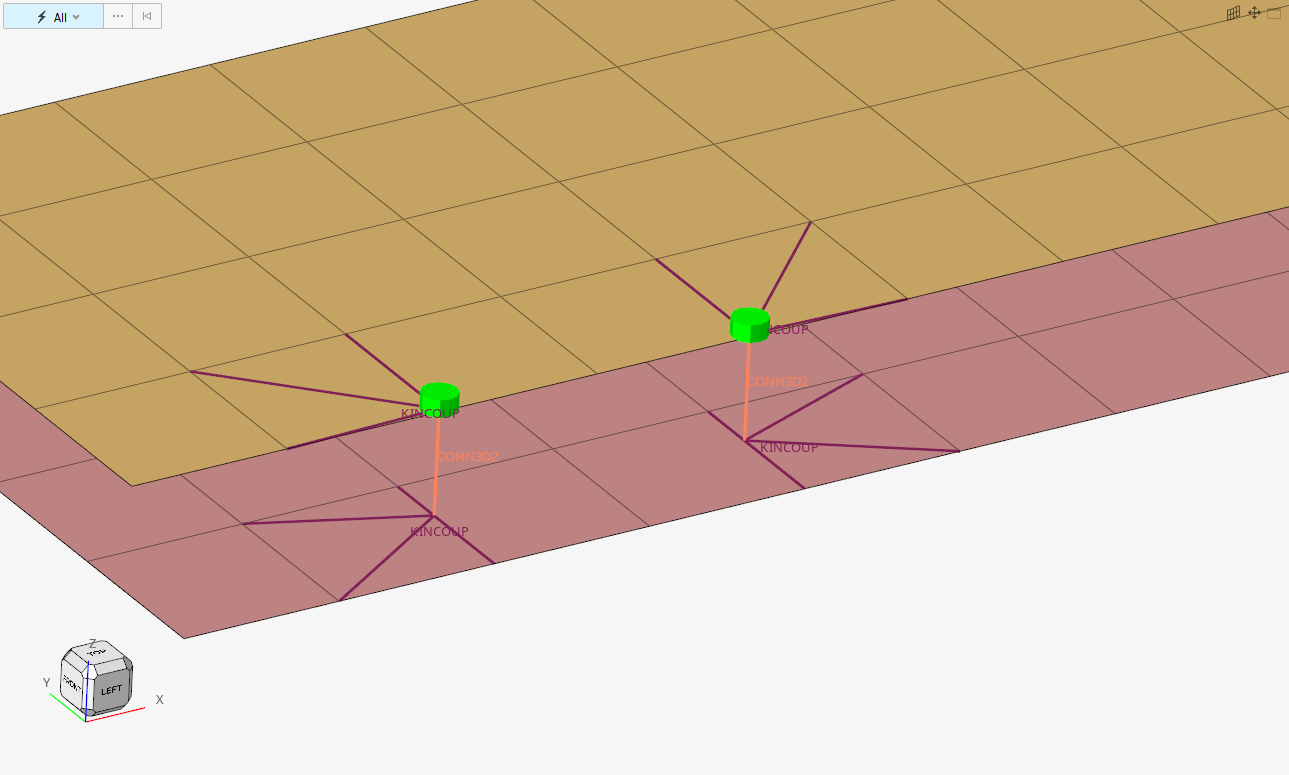

修改后，重新启动HyperMesh，即可正常生成
