流体仿真边界层网格划分

创建体外表面三角形网格

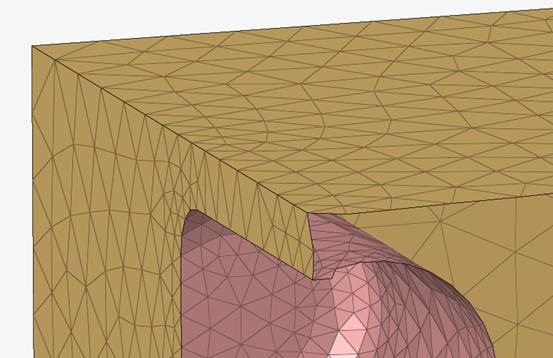

先通过2D网格划分，创建表面三角形网格。建议勾选curvature based refinement，再曲率较大的区域保持细密网格过度，下图是局部截面。

Validate-edges，保证网格封闭。

利用Mesh Control创建边界层网格

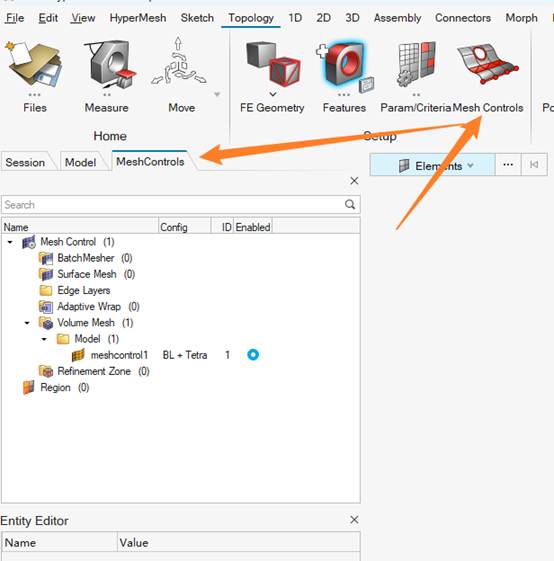

HyperMesh-Topology-Mesh Control，

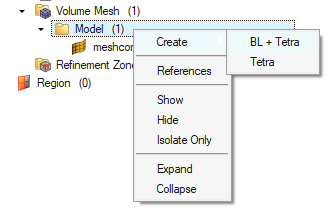

直接创建Volume Mesh，选择创建界层的四面体单元，即BL+Tetra。

填写相关参数后，在Model上点击Mesh划分流体网格，本例仅demo方法论演示，不要纠结网格大小。

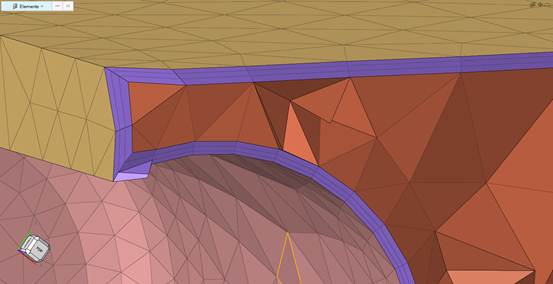

可以看到边界层（紫色）

用于淬火层网格划分

边界层还可以用于模拟淬火层有限元网格。

经过淬火强化的零件表面，材料会强化。对于非线性分析，其弹塑性曲线也会有变化，所以对网格类型、材料属性也有额外的要求：淬火层，建议创建成六面体边界层网格。另外将边界层网格归类到一个新的component以赋予另外的材料曲线。

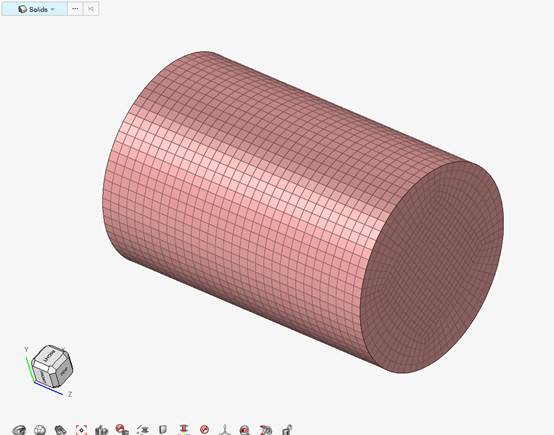

首先创建表面四边形网格

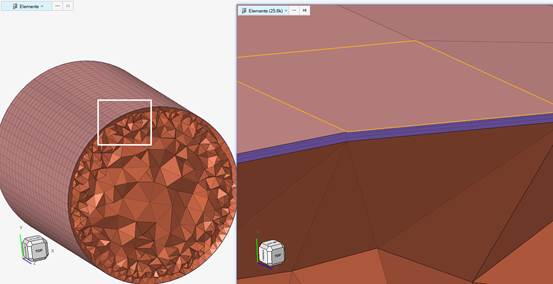

同样，通过Mesh Control创建边界层网格加内部四面体网格

其后，将六面体单元归类到新的部件即可。
