101 Altair HyperWorks前后处理介绍_v2023

30 多年致力于 CAE 前处理， 擅长复杂网格建模 ，拥有 5000+ 商业用户

在汽车、航空航天、重工、轨道交通、电子等行业 事实上的标准有限元前处理平台

与全球通用的 CAD ， CAE 软件 无缝集成

开放架构，为客户实现 流程定制 ，极大地提高仿真工作的效率

开放，适应用户环境 …

ACIS

AVEVA Marine

CATIA

CATIA Composites Link

CATIA v6

Creo

DXF

FiberSim

Parasolid

PDGS

Rhino

SolidWorks

STEP

Stl

VDAFS

FORAN

IGES

Inspire

Intergraph

Inventor

JT

NX

Pamformh5

OptiStruct

RADIOSS

Abaqus

Ansys

Deform

Exodus

FEKO

Ls-Dyna

Marc

Medina

nCODE

Matlab

AcuSolve

FLUENT

Samcef

Simpack

Star-CD

Moldex 3D

Moldflow

Nastran MSC

Nastran NX

Pamcrash

Permas

Samcef

MotionSolve

Adams

Femfat

Configure the HyperMesh Interface

Custom Utilities

Solver Input Translators

Solver Export Templates

模型管理

每个工具内置功能演示小视频

用户快速学习与掌握

开启功能，自动创建对应材料 / 属性 / 载荷 / 工况 等

选择方式灵活多样

HyperMesh 支持多页多窗口显示

每页最多 16 个 HyperMesh 窗口

支持多窗口同步旋转、移动

支持窗口间的复制与粘贴

本地材料库

多求解器材料管理

历史版本、多版本管理

共享材料库创建

客户端连接材料库

读取材料信息

添加材料

可在模型浏览器中直接分类显示下级对象

也可以在单独浏览器显示特定类型的对象

预定义的过滤条件：已选、已显示、当前

可按类型关键字过滤，包括 ID 、 FE 类型等

自动根据模型内容提供搜索建议

对运算符和搜索属性的详细解释

搜索运算符

>, <, =, 包含， AND ， OR

!~ 不包含某个值

IN 可同时搜索多个值

NOT IN 可排除多个值

…

通过组合键配合鼠标右键：

Alt （几何）

Alt + Shift （网格）

Alt + Ctrl （求解设定）

Alt + Shift + Ctrl （优化）

快速模式：常用工具

完整 模式：其它工具和选项

配置模式：支持用户自定义工具带

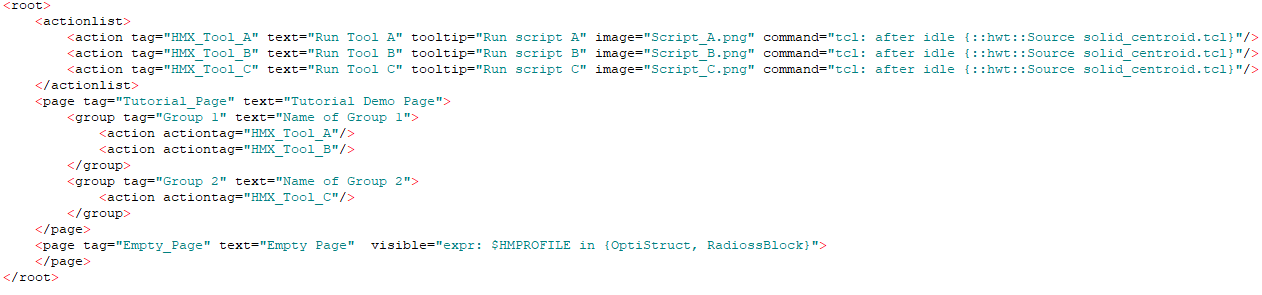

ribbon.xml

便捷地 调用二次开发脚本，快速创建图标

保留大部分 F 系列快捷键

支持快捷键和工具栏上的图标，也支持调用脚本

支持 .xml 文件导入导出定义快捷键

覆盖前会提示用户

其它优点

可过滤出有快捷键的功能

搜索功能

修改快捷键 : Ctrl/Shift

几何功能

用于创建与编辑 2D 草绘

草绘可以转成几何线、面

零件对比

同时比较两个或多个模型

基于位置或者 ID 号进行比较

穿透检查

CAD & FE 的穿透检查

自动过滤无须检查的零件

焊点检查

不同焊点文件 (CAD/FE/Spot) 比较

对位置、 ID 、层数进行匹配检查

连接检查

螺栓 / 螺母匹配检查

按名字识别连接件

…

多种中面抽取算法

offset

offset+planes+wseeps

offset+planes

skin offset

交互式中面编辑

厚度自动赋予

网格功能

支持基于不同类型的输入模型创建降阶模型

FE 模型， CAD 模型，拓扑优化结果模型， PolyNurb 模型， Voxel 模型等

降阶过程支持生成真实截面或等效截面

任意位置截面快速截取

快速创建壳单元覆盖件

1D 梁单元转成 2D 单元

1D 梁单元转成 2D Surface

1D 梁单元转成 3D Solid

从几何实体直接创建梁单元

梁截面自动创建

属性自动关联

局部梁截面交互式更新

适用于注塑件

规避几何中面生成问题

可有效保留几何特征

丰富的中面网格修复工具

支持 BatchMesher 调用

Batchmesher 功能增强（特征识别、网格划分算法）

网格更加流畅，三角形减少

相邻孔周围网格

复杂特殊加强筋

小台阶自动清理

加强 180 度折边特征识别

矩形孔、窄槽、椭圆孔识别

捕捉窄槽特征

网格流向提升

根据质量标准进行

网格质量改进

网格粗化 / 细化

网格流向控制

更改单元类型

添加 Washer

扩大 FE geometry 适用范围

全面支持所有几何类型 : 1D, 2D, 3D

优化工具布局，增强用户体验

网格上同样具备几何拓扑关系

网格与几何融合为统一对象，网格即几何，几何即网格

以操作几何的方式编辑网格，网格编辑效率大幅提升

将几何厚度直接映射到对应的 2D 网格

多种厚度赋予形式

节点

单元

component

可以根据厚度分组，自动生成 component

自动网格修复

手动网格修复

自动识别映射体，多块映射体六面体网格自动划分

特征表面网格交互式调整

映射方向网格密度交互式编辑

实体单元质量优化

根据网格质量标准自动优化实体网格质量

支持四面体、六面体

支持一阶单元和二阶单元

一键式螺孔自动搜索

螺头 (Spider/Patch) 单独管理

螺柱单独管理，可选不同单元类型

机构位置的交互式调整

保存多个位置

支持导出位置文件，反复调用

可以实现座椅与假人的联动

机构运动数据保存在 deck 文件末尾

网格变形

设计探索和 AI

HyperStudy

Multi-Disciplinary Design Exploration

DesignAI

Design Exploration in AltairOne

Design Explorer

Design Exploration in HW/Inspire

RapidMiner

Low/No Code Data Science

shapeAI

Geometry Recognition

physicsAI

Fast Physics Predictions

romAI

ROM, System Identification

ShapeAI

查找几何与网格中的相似部件， 轻松进行零件分组

基于 AI 对形状进行细分，并编码成浮点数矢量。

两个矢量之间相似性分析量化形状差异。

自动同步网格到所有相似部件

利用历史仿真数据加快设计周期

基于几何深度学习，无需手工参数化。（许多 CAE 模型参数化很困难，且手工制作的参数集可能不是最佳的）。

无需用户编程或编辑脚本。

可在面网格或 CAD 上直接预测，省 去 复杂建模流程。

比仿真求解器快得多的预测速度，并支持设计探索。

可基于任意物理场的仿真预测（结构、流体、电磁等）。

HyperWorks 实时预测云图结果

集成自动机器学习 ( AutoML ) 功能

自动预测结构的位移、应力、应变等结果

拖动变量值，实时显示预测云图

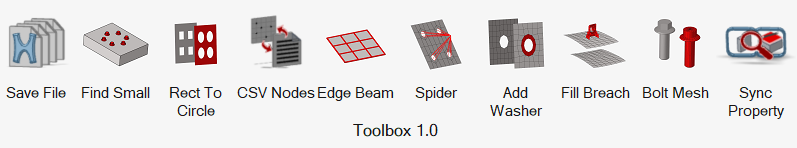

二次开发

依托 HyperMesh ， HyperView 的前后处理功能，实现：

针对客户通用需求的二次开发工具集

定期发布新功能

免费开放给用户下载、使用

开放渠道收集用户需求与反馈

后处理

HyperView 是用于有限元分析、 CFD 和多体系统数据的完整后处理和可视化环境。 它是 CAE 结果后处理速度和集成的新标准。

支持广泛的 CAE 求解器结果格式

支持多页面、多窗口的后处理

具有仿真结果评估的报告模板

全面的复合材料后处理能力

测试数据与仿真结果的对标

具有 NVH 、航空、碰撞安全、 CFD 和制造仿真的后处理装用工具箱

HyperGraph 是一个强大的数据分析和绘图工具，具有许多流行文件格式的接口。 其直观的界面和复杂的数学引擎可以轻松处理最复杂的数学表达式。 HyperGraph 将这些功能与高质量的演示输出和定制功能相结合，为任何组织创建一个完整的数据分析系统。

从仿真结果、测试数据文件以自定义布局绘制各种曲线

通过报告模板快速生成重复绘图

仿真数据与测试数据之间高效数据比较

支持自动报告生成

200 多个内置数学函数和运算符与 130 多个数据的接口格式

HyperGraph 支持超过 130 种数据格式，常见的数据格式包括有：

• Altair®Formats (.H3D, . abf )

• Abaqus (. odb 和 . dat )

• Adams

• ANSYS

• DADS

• DATX

• DIAdem

• Excel (.csv)

• HDF 5.0

• ISO/ ISO-MME 13499

• ISO 6487

• LS-DYNA

• Madymo

• Altair MotionSolveTM

• Multi-column ASCII

• Nastran (.op2, . pch , .f06)

• nCode

• Altair OptiStructTM

• PAM-CRASH (. dsy and . thp )

• Altair RadiossTM

• Ride data files

• RPC-3

• Universal Block 58 and XRF

• xy -data files

…

Hotspot finder 查找热点

仅在 HyperWorks (NG) 中支持 热点（ Hotspot ）搜索功能

专业工具

IIHS 侧碰后处理

IP 冲击

( 前 & 后处理工具 )

壁障定位

© Altair Engineering, Inc. Proprietary and Confidential. All rights reserved.

MPDB

后处理工具

IIHS 前碰后处理

假人伤害评价

行人保护

( 前 & 后处理工具 )

模态参与因子分析

面板贡献量分析

节点贡献量分析

传递路径分析 TPA

设计灵敏度分析

阶次分析（发动机）

Compose 集成

通过注册可在 HyperGraph 中直接调用 OML 函数

函数注册信息记录于 \User \Documents\HyperGraph \ preferences.mvw

HyperGraph 2D 曲线相关性支持 ISO-18571 标准，绘制碰撞分析的实验数据和 CAE 数据之间的相关性。我们已经使用 ISO-18571 和 Cora 软件验证了此功能，我们的结果接近 Cora 和国际标准

后处理命令自动录制 HWC – 录制和回放

录制

定制化

回放

自动出报告功能 R eport2022

独立于办公软件

支持 MS Office, Google 文档 , 其他

在 HyperWorks 中生成报告

预设报告工作流程 一键获取报告

支持 HTML

排版灵活

通用占位符、灵活的表格对象

报告同步

…. 可跟随会话窗口更新
